WBT 0114 Ag Nextgen wtyki RCA
- Wtyki do zastosowania w okablowaniu audio. Jeśli zależy nam na najwyższej jakości dźwięku, nie możemy zapomnieć o jak najmniejszych stratach na połączeniach sygnałowych.
WBT 0114 Ag Nextgen - wtyki RCA
Cechy:
- Absolutnie niezawodna transmisja sygnału dzięki opatentowanemu mechanizmowi zaciskowemu WBT
- 2-częściowa tuleja zaciskowa z wykończeniem rutenowym
- Szczelinowy pin środkowy
- Niezawodne odciążenie

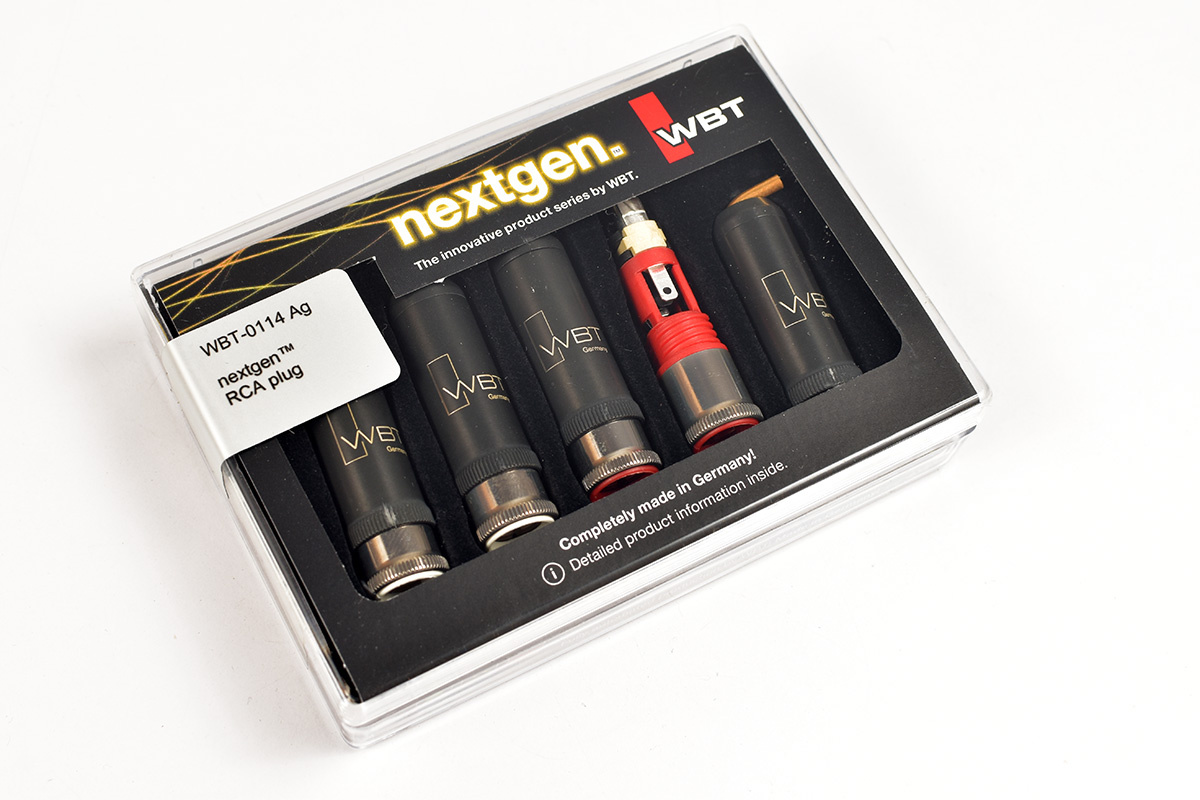

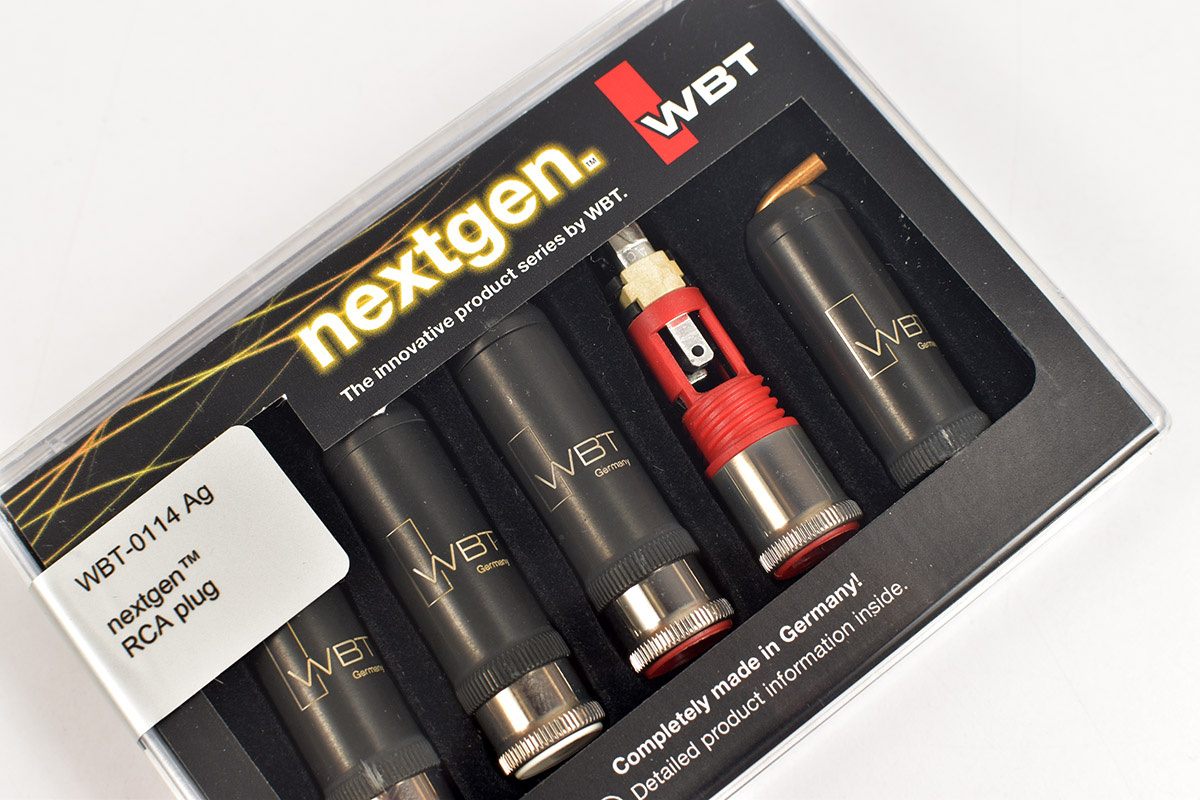

4 szt. w opakowaniu
Opis produktu:

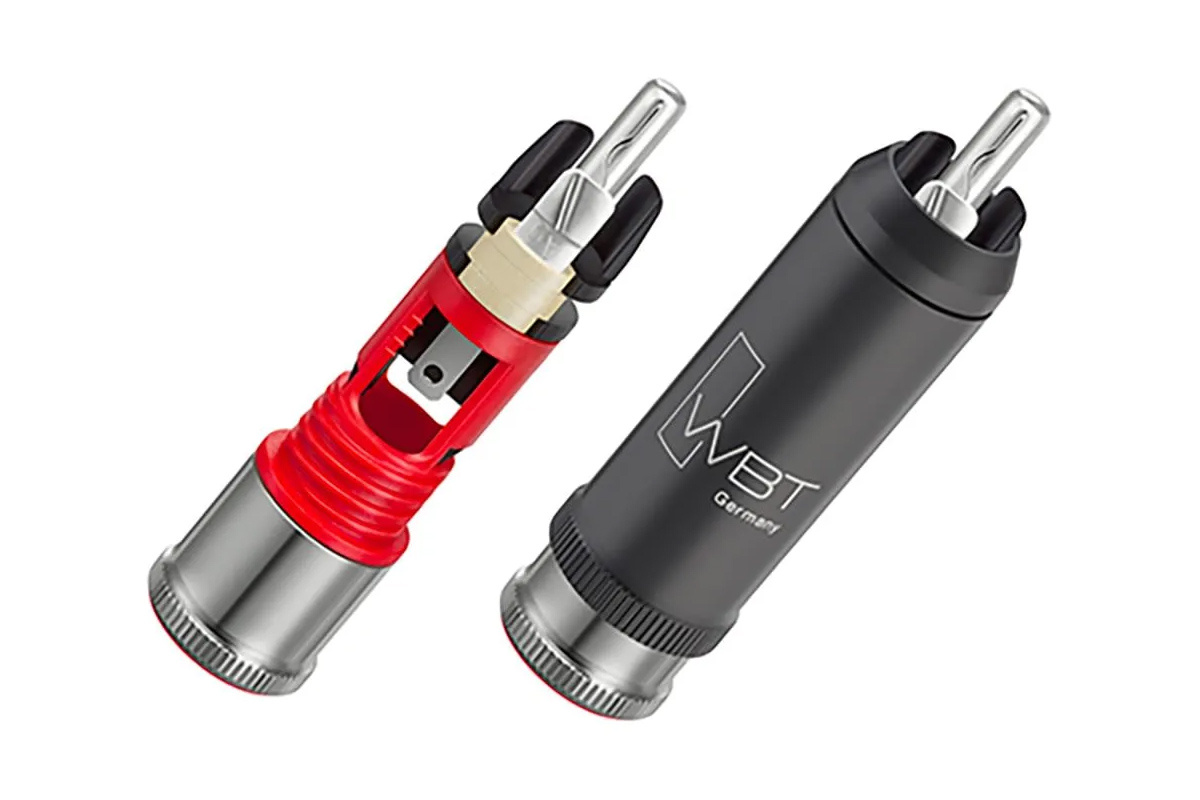

Złącze RCA
Wersja do lutowania
Mechanizm zaciskowy, działający na zasadzie podobnej do uchwytu wiertarskiego, mocno zaciska zewnętrzny styk do gniazda RCA. Wysokie ciśnienie zacisku nie tylko gwarantuje bezpieczne połączenie, ale także minimalizuje opór przejścia. Ponadto kompensowane są wszelkie różnice wielkości zewnętrznego styku gniazda, zapewniając w ten sposób idealne dopasowanie.
Tuleja zaciskowa jest podzielona na dwie części, dzięki czemu przednia część porusza się swobodnie podczas obracania tylnej części. Eliminuje to ryzyko naprężeń skrętnych na elementach stykowych.
Środkowy pin jest rowkowany i idealnie ukształtowany, co zapewnia mocny, ale elastyczny kontakt, gwarantujący trwałe i niezawodne połączenie elektryczne przy absolutnie minimalnym oporze przejścia.
Części metalowe są wykonane ze specjalnego stopu miedzi i pokryte 24-karatowym złotem, aby zapobiec utlenianiu, które mogłoby negatywnie wpłynąć na jakość styku.
Izolacja wewnątrz złącza jest wykonana z odpornego na wysoką temperaturę teflonu*, co stanowi wyraźną zaletę podczas lutowania kabli połączeniowych, szczególnie w przypadku pracy z wyższymi temperaturami lutowania bezołowiowego. WBT zaleca stosowanie przyjaznego dla powierzchni lutu srebrnego WBT-0800 (patrz również połączenie lutowane).
W połączeniu z gniazdami RCA WBT styki są umieszczone w taki sposób, że zewnętrzny przewodnik styka się przed przewodnikiem wewnętrznym, zapobiegając w ten sposób niepożądanym, a nawet szkodliwym skokom napięcia.
Śruba Torx zapewnia niezawodne odciążenie kabla.
*Teflon jest zarejestrowanym znakiem towarowym firmy Dupont.
Specyfikacje:
Średnica kabla: do 9 mm
Rezystancja falowa (typ.): 75 Ohm
Technologia połączeń: lutowanie (srebro lutownicze WBT)
Oznaczenie: czerwone, białe lub żółte
Zalecane narzędzia:
Klucz Torx T.6 WBT-0488
(dołączony do każdego opakowania konsumenckiego)
Wkrętarka dynamometryczna WBT-0481
do profesjonalnego montażu OEM
